به گزارش بازرگانی سلیمانی؛ در فرآیند جوشکاری، ثابت‌نگه‌داشتن قطعات با دقت و ایمنی کامل، نقشی حیاتی در کیفیت نهایی کار دارد. انبرهای اتصال جوشکاری (Welding Clamps) دقیقاً برای همین منظور طراحی شده‌اند؛ این ابزارها به عنوان «دست‌های اضافی» جوشکار عمل کرده و با ایجاد فشار مکانیکی، مغناطیسی یا پنوماتیکی، قطعات را در موقعیت صحیح قبل و حین جوشکاری تثبیت می‌کنند .

در این مقاله به بررسی انواع اصلی این انبرها و شاخص مهم توان در آنها می‌پردازیم.

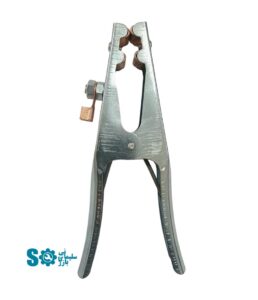

انبر اتصال جوشکاری ۵۰۰ آمپر تاپکس

دسته‌بندی انواع انبر اتصال جوشکاری

انبرهای جوشکاری بر اساس مکانیزم عملکرد و کاربرد به چند دسته اصلی تقسیم می‌شوند:

انبرهای مکانیکی (دستی)

این نوع رایج‌ترین و متنوع‌ترین دسته هستند که با نیروی دست کاربر عمل می‌کنند.

C-Clamp (مهار بست C شکل): ساده‌ترین و پرکاربردترین نوع که با چرخاندن یک پیچ، قطعه را به بدنه C شکل خود فشار می‌دهد. جنس بدنه در این نوع بسیار حائز اهمیت است؛ مدل‌های چدنی ارزان‌قیمت هستند اما شکننده‌اند، در حالی که مدل‌های چکش خوار (فرفورژه) استحکام بالایی دارند و برای کارهای سنگین مناسب‌اند

. برخی مدل‌ها دارای روکش مس یا آبکاری روی پیچ هستند تا از چسبیدن جرقه‌های جوشکاری به رزوه جلوگیری کنند . ظرفیت نگهداری این مدل‌ها در نمونه‌های صنعتی می‌تواند تا ۱۵,۰۰۰ پوند (بیش از ۶,۸۰۰ کیلوگرم) نیز برسد

انبر قفلی (Locking Plier Clamp): این نوع که با نام تجاری وایس‌گریپ (Vise-Grip) نیز شناخته می‌شود، دارای یک اهرم برای قفل‌کردن سریع بر روی قطعه است. این انبرها برای کارهایی که نیاز به تنظیم سریع دارند و همچنین برای گرفتن قطعات با اشکال مختلف (مانند لوله یا ورق) بسیار ایده‌آل هستند
. مدل‌های تخصصی آن دارای فک‌های پهن یا انحناپذیر برای کاربردهای خاص جوشکاری می‌باشند.
انبر گیره‌دار (Bar Clamp): این نوع مشابه C-Clamp عمل می‌کند اما یک فک آن روی یک میله لغزاننده قرار دارد که امکان تنظیم سریع دهانه را فراهم می‌کند. این ویژگی برای بستن قطعات عریض یا مجموعه‌های بزرگ بسیار کارآمد است

. مدل‌های صنعتی این انبرها می‌توانند نیروی فشاری تا ۴۵۰ کیلوگرم ایجاد کنند

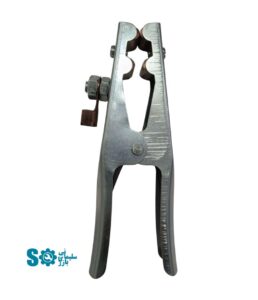

انبر اتصال جوشکاری ۳۰۰ آمپر تاپکس

انبرهای مغناطیسی

این انبرها از آهنرباهای قوی نئودیمیومی برای نگه‌داشتن قطعات فولادی استفاده می‌کنند و نیاز به گیره‌های مکانیکی را کاهش می‌دهند .

انبرهای زاویه‌ساز: محبوب‌ترین نوع این دسته هستند که برای نگه‌داشتن دو قطعه با زوایای مشخص (معمولاً ۳۰، ۶۰ و ۹۰ درجه) پیش از جوشکاری طراحی شده‌اند

. این ابزارها برای کار با ورق، لوله و پروفیل‌های مربعی بسیار مناسب هستند و نیروی کششی آنها بسته به مدل بین ۹ تا ۱۸ کیلوگرم متغیر است

انبر اتصال برق (کابل اتصال یا اهرم زمین)

این نوع انبر وظیفه‌ای متفاوت و حیاتی دارد: برقراری اتصال الکتریکی بین دستگاه جوش و قطعه کار. این انبرها با فنر قوی روی قطعه فشار می‌خورند و جریان الکتریکی را از طریق کابل به قطعه منتقل می‌کنند

نحوه عملکرد: فک‌های این انبرها معمولاً از جنس مس یا دارای بافت مسی هستند تا رسانایی الکتریکی بالایی داشته باشند. اتصال داخلی آنها با استفاده از تارهای مسی (Copper Braid) انجام می‌شود تا انعطاف‌پذیری و هدایت جریان بهینه باشد

انبر اتصال ۱۰۰۰ آمپر مجموعه ۴ عددی

توان (ظرفیت) در انبرهای اتصال

مفهوم «توان» در انبرهای جوشکاری بسته به نوع آنها به دو صورت متفاوت تعریف می‌شود:

۱. ظرفیت جریان (آمپر)

این شاخص مخصوص انبرهای اتصال برق (Ground Clamps) است و نشان‌دهنده حداکثر جریانی است که انبر می‌تواند بدون آسیب دیدگی یا افت عملکرد از خود عبور دهد.

اهمیت: انتخاب انبر با آمپر نامناسب باعث داغ شدن بیش از حد، ذوب شدن عایق و قطعی جریان می‌شود.
مقادیر رایج: این انبرها معمولاً بر اساس دuty cycle (ضریب کاری) رتبه‌بندی می‌شوند. برای مثال، یک انبر ۲۰۰ آمپر با ضریب کاری ۶۰٪ می‌تواند برای ۶ دقیقه از هر ۱۰ دقیقه جریان ۲۰۰ آمپر را تحمل کند

. مدل‌های سبکتر از ۱۵۰ آمپر و مدل‌های صنعتی سنگین تا ۵۰۰ آمپر و بالاتر نیز موجود هستند

۲. ظرفیت نگهداری (نیروی بست)

این شاخص برای انبرهای مکانیکی و پنوماتیکی کاربرد دارد و نشان‌دهنده حداکثر نیرویی است که انبر می‌تواند برای ثابت‌نگه‌داشتن قطعه اعمال کند.

واحد اندازه‌گیری: معمولاً با واحد پوند (lbf) یا کیلوگرم (kg) بیان می‌شود.
مقادیر رایج: انبرهای C-Clamp صنعتی می‌توانند نیرویی بین ۵۰۰ تا ۱۵,۰۰۰ پوند تولید کنند

. انبرهای قفلی و گیره‌دار معمولاً نیرویی در حدود ۴۵۰ کیلوگرم ارائه می‌دهند

۳. انبرهای پنوماتیک (هوایی)

در خطوط تولید صنعتی (مانند صنعت خودروسازی)، از انبرهای پنوماتیکی استفاده می‌شود که با فشار باد عمل می‌کنند. این انبرها که در دسته سیلندرهای گیره‌دار (Clamp Cylinders) قرار می‌گیرند، برای تحمل محیط سخت جوشکاری طراحی شده‌اند و مقاومت بالایی در برابر پاشش جرقه دارند. توانایی آنها در ایجاد نیروی گیره‌شی بالا با دقت تکرارپذیر، آنها را برای کاربردهای رباتیک و فیکسچرهای سنگین ایده‌آل ساخته است

کلام پایانی؛

انتخاب نوع مناسب انبر اتصال به عوامل مختلفی بستگی دارد. برای کارهای عمومی و تعمیرات در کارگاه، یک مجموعه شامل چند عدد فرفورژه با سایزهای مختلف و چند عدد انبر قفلی، نیازهای اولیه را پوشش می‌دهد

. برای جوشکاری لوله و اتصالات زاویه‌دار، انبرهای مغناطیسی انتخابی سریع و کارآمد هستند. در نهایت، برای اطمینان از ایمنی و کیفیت جوش، استفاده از انبر اتصال برق (اهرم زمین) با آمپراژ متناسب با حداکثر جریان دستگاه جوش، یک الزام غیرقابل چشم‌پوشی است
